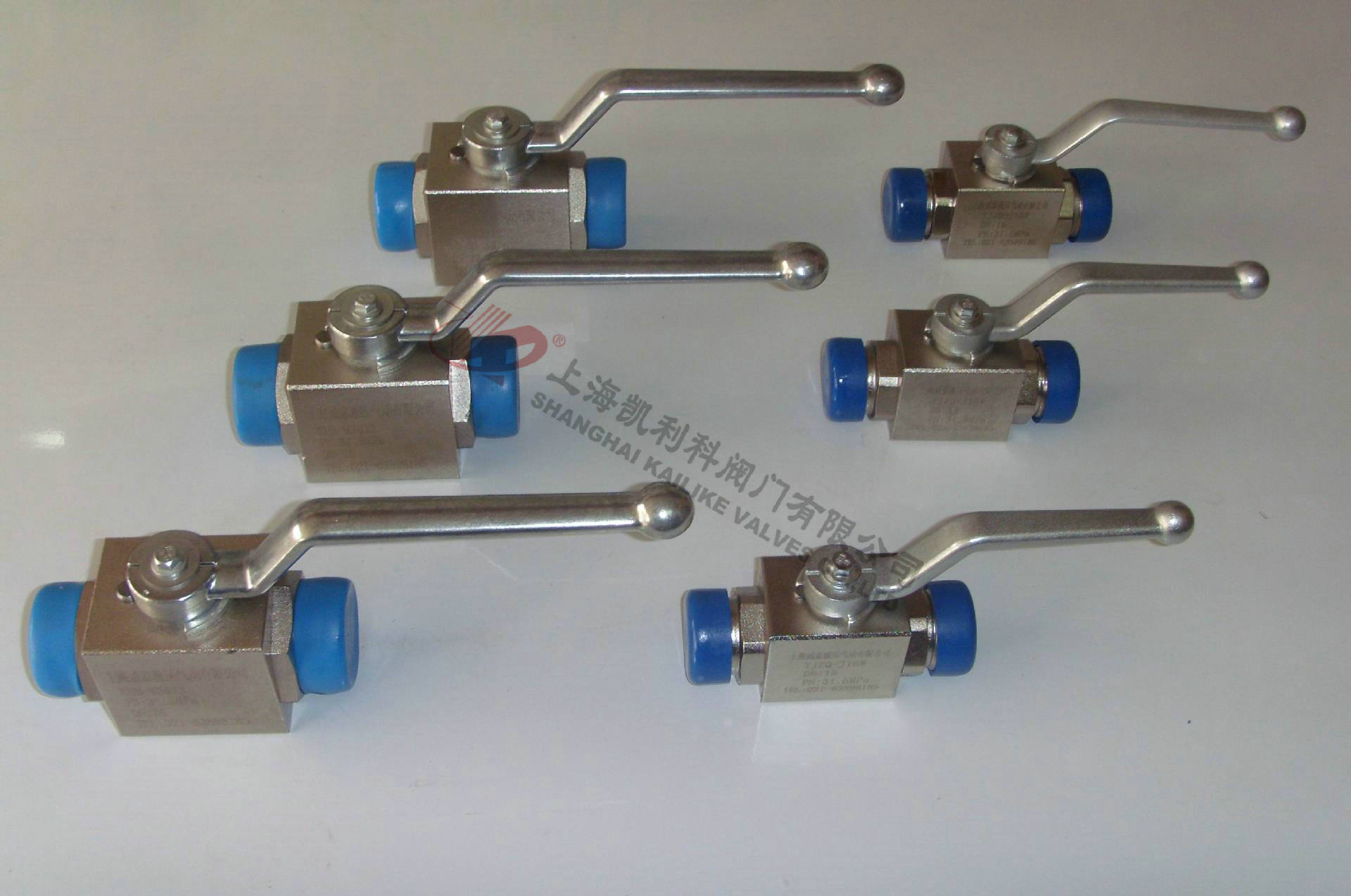

YJZQ液壓球閥適用于液壓系統和化工系統的各種管路上做為啟閉用。開關迅速、方便，流體阻力小，是所有閥類中流體阻力最小的一種只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。適用介質:液壓油、水一乙二醇、其它混合液體。
| 產品名稱： | 液壓球閥 | 產品型號： | YJZQ |
| 公稱通徑： | DN10～DN50 | 結構形式： | 球形 |
| 公稱壓力： | 1.6Mpa～31.5Mpa | 連接方式： | 外螺紋、內螺紋 |
| 適用溫度： | -20～232℃～450℃ | 驅動方式： | 手動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、氣 | 生產廠家： | 上海凱利科閥門有限公司 |
| 型號 | D1 | D2 | L1 | L2 | L3 | L4 | H1 | H2 | H3 |

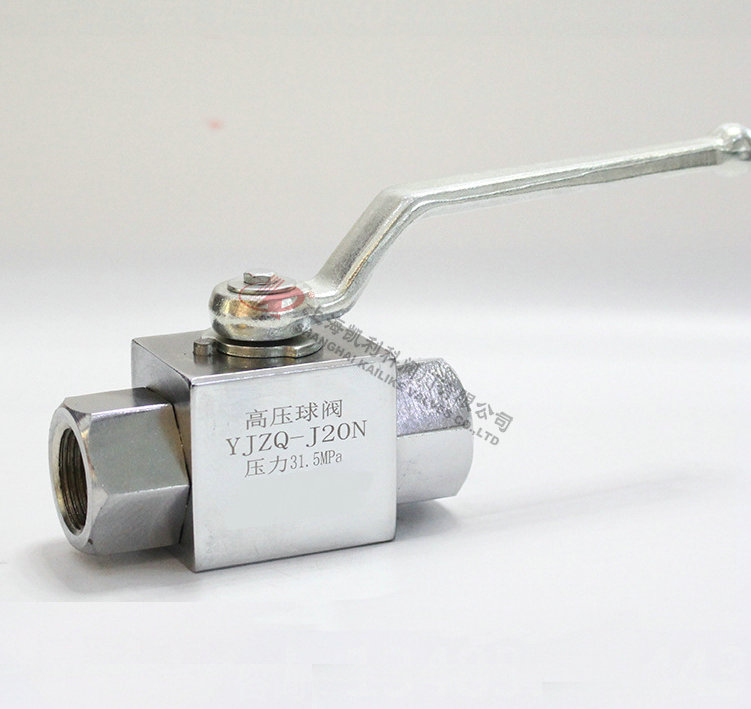

| YJZQ-J10N | Ф10 | M18×1.5 | 78 | 14 | 105 | 32 | 16 | 36 | 76 |
| YJZQ-J15N | Ф15 | M22×1.5 | 86 | 16 | 147 | 38 | 19 | 45 | 80 |
| YJZQ-J20N | Ф20 | M27×2 | 108 | 18 | 185 | 48 | 25 | 55 | 101 |
| YJZQ-J25N | Ф25 | M33×2 | 116 | 20 | 185 | 57 | 28.5 | 64 | 111 |
| YJZQ-J32N | Ф32 | M42×2 | 136 | 22 | 240 | 75 | 37.5 | 84 | 134 |
| YJZQ-J40N | Ф40 | M48×2 | 148 | 24 | 240 | 85 | 42.5 | 95 | 165 |
| YJZQ-J50N | Ф50 | M64×2 | 180 | 26 | 240 | 104 | 52 | 112.5 | 180 |
| 型號 | D1 | D2 | D3 | L1 | L2 | L3 | L4 | L5 | H1 | H2 | H3 |
| YJZQ-J10W | Ф10 | Ф20 | M27×1.5 | 94 | 16 | 2 | 105 | 32 | 16 | 36 | 76 |
| YJZQ-J15W | Ф15 | Ф22 | M30×1.5 | 102 | 16 | 2 | 147 | 38 | 19 | 45 | 80 |
| YJZQ-J20W | Ф20 | Ф28 | M36×2 | 124 | 18 | 2.5 | 185 | 48 | 25 | 55 | 101 |
| YJZQ-J25W | Ф25 | Ф35 | M42×2 | 136 | 20 | 2.5 | 185 | 57 | 28.5 | 64 | 111 |
| YJZQ-J32W | Ф32 | Ф40 | M52×2 | 150 | 20 | 2.5 | 240 | 75 | 37.5 | 84 | 134 |
| YJZQ-J40W | Ф40 | Ф50 | M64×2 | 180 | 24 | 2.5 | 240 | 85 | 42.5 | 95 | 165 |
| YJZQ-J50W | Ф50 | Ф60 | M72×2 | 210 | 26 | 2.5 | 240 | 104 | 52 | 112.5 | 180 |

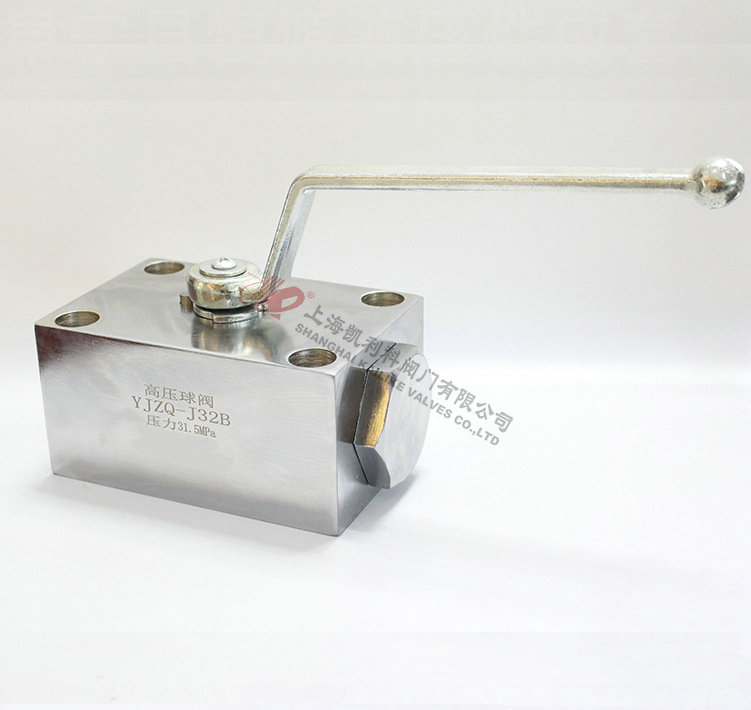

| 型號 | A | h | H | L0 | E | F | L | L1 | L2 | L3 | L4 | Ф | D |
| YJZQ-J10B | 33 | 42 | 68 | 160 | 38 | 54 | 81 | 45 | 56 | 11 | 10 | Ф7 | 10 |
| YJZQ-J15B | 39 | 46 | 75 | 160 | 42 | 60 | 92 | 52 | 60 | 6 | 16 | Ф9 | 15 |
| YJZQ-J20B | 49 | 50 | 78 | 180 | 50 | 70 | 108 | 60 | 70 | 7.5 | 17 | Ф11 | 20 |
| YJZQ-J25B | 52 | 60 | 86 | 220 | 55 | 77 | 114 | 65 | 80 | 11 | 17.5 | Ф11 |
25 |
聲明：【YJZQ液壓球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的YJZQ液壓球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
