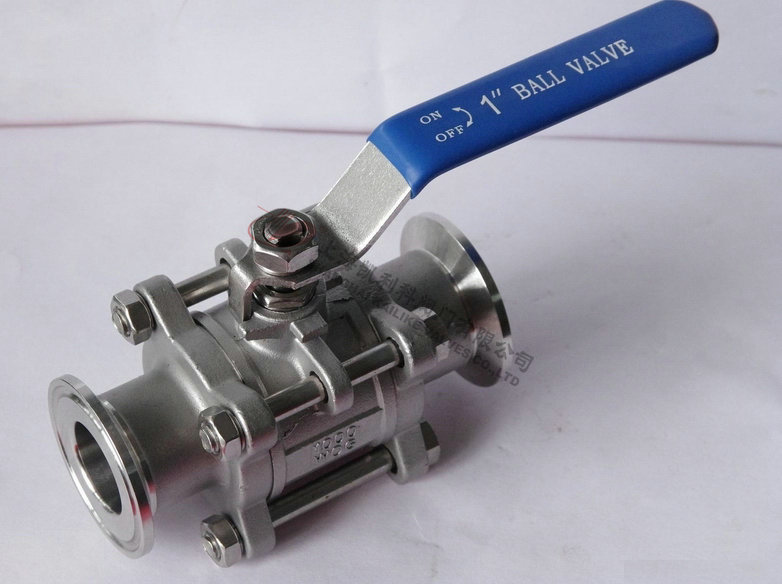

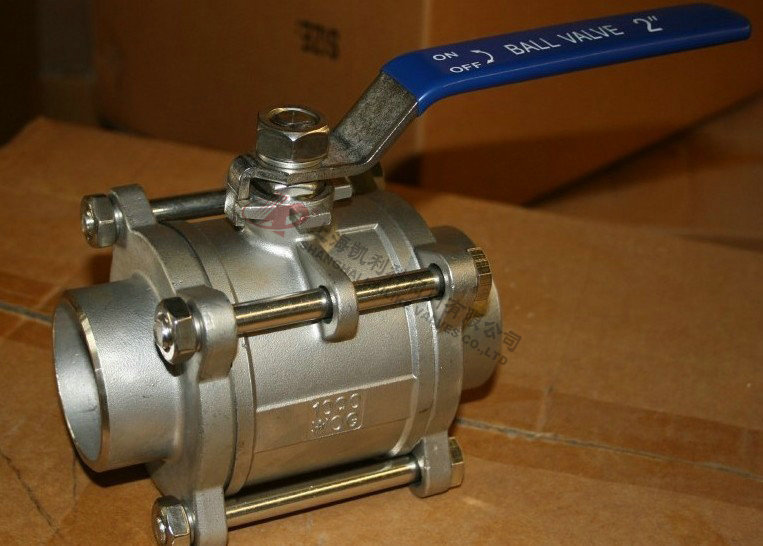

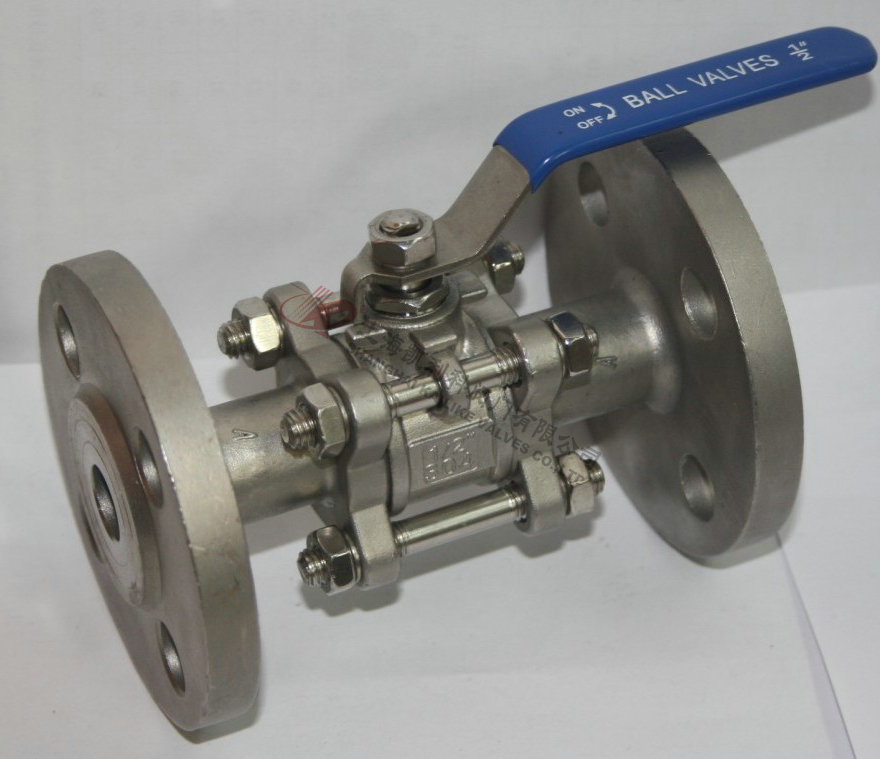

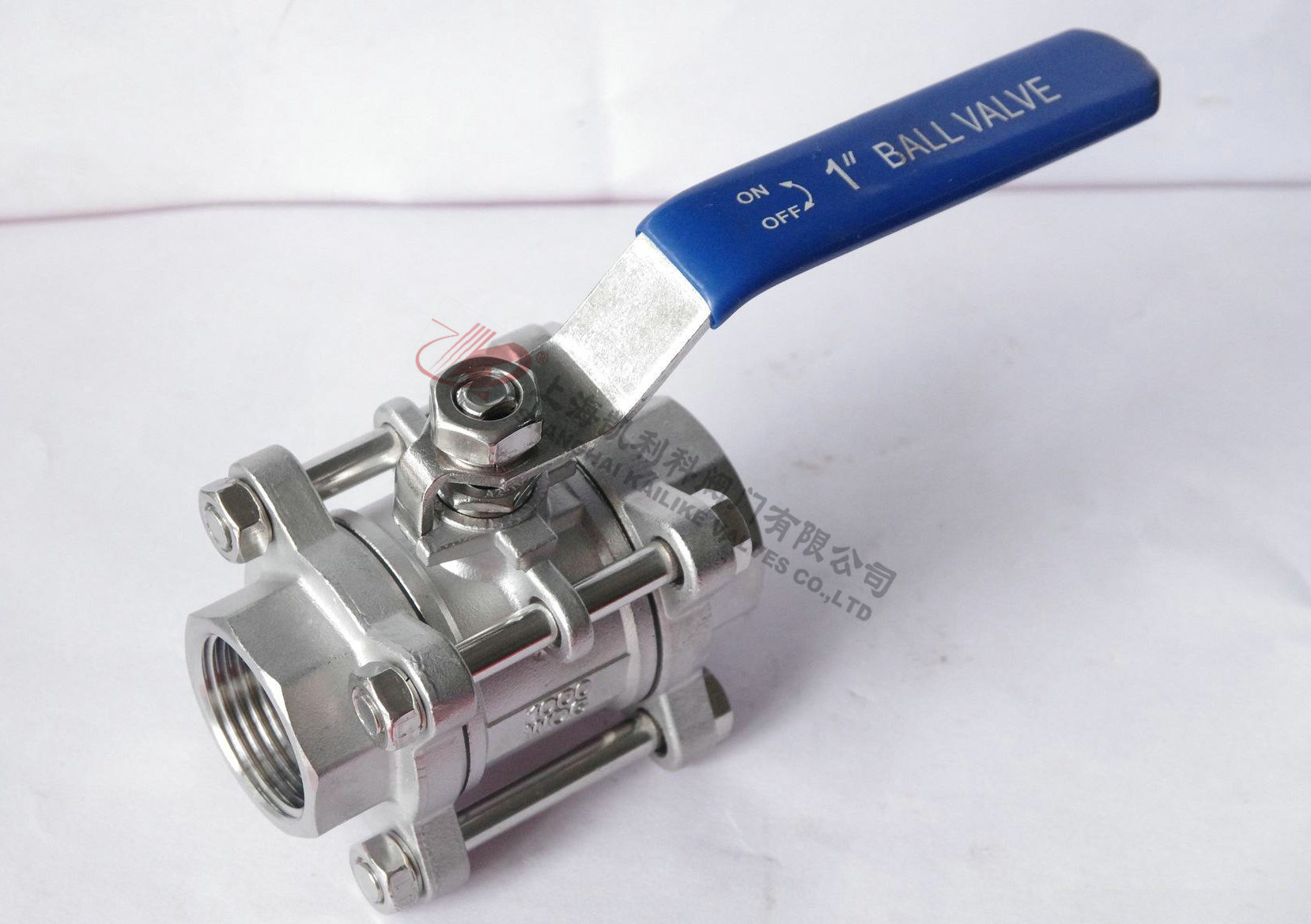

Q11F三片式球閥
Q11F三片式球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
|
產品名稱： |
三片式球閥 |
產品型號： |
Q11F |
|
公稱通徑： |
DN6～DN100 |
結構形式： |
球形 |
|
公稱壓力： |
1.6Mpa～6.4Mpa（W.O.G） |
連接方式： |
螺紋、法蘭、對焊、承插焊、卡箍 |
|
適用溫度： |
-20～232℃～350℃ |
驅動方式： |
手動、電動、氣動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、氣及某些腐蝕性液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Q11F三片式球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
產品特點
三片式球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊（BW）承插焊（SW）,并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
產品特征
|
公稱壓力 |
適用介質 |
適用穩定范圍 |
螺紋類型 |
|
1.6-6.4MPa |
水、油、氣及某些腐蝕性液體（W。O。G） |
-20～232℃～350℃ |
G。NPT。BSPT。BSP。DI259/2999 |
主要技術參數
|
公稱通徑 |
DN（mm） |
6～100mm |
|
公稱壓力 |
PN（MPa） |
2.5 |
4.0 |
6.4 |
|
試驗壓力 |
強度試驗壓力 |
3.8 |
6.0 |
9.6 |
|
高密封試驗壓力 |
3.0 |
4.8 |
7.6 |
|
低壓氣密封試驗壓力 |
0.6 |
0.6 |
0.6 |
|
適用介質 |
水、蒸汽、油品、酸類腐蝕性等。 |
|
適用溫度 |
< 150℃（PTFE） < 300℃（PLL） |
主要零件材料
|
NO |
零件名稱 |
PART NAME |
材料（MATERIAL） |
|
1 |
閥體 |
Body |
CF8M CF8 WCB |
|
2 |
閥蓋 |
Cap |
CF8M CF8 WCB |
|
3 |
閥座 |
Seat |
RPTFE |
|
4 |
球 |
Ball |
SS304 SS316 |
|
5 |
密封墊 |
Seal Gasket |
PTFE |
|
6 |
閥桿密封 |
Stem Seal |
PTFE |
|
7 |
閥桿 |
Stem |
SS316 |
|
8 |
閥桿填料 |
Stem Packing |
PTFE |
|
9 |
填料壓蓋 |
Packing gland |
SS304 |
|
10 |
彈性墊圈 |
Spring washer |
SS301 |
|
11 |
手柄 |
Handle |
SS304 |
|
12 |
螺母 |
Stem Nut |
SS304 |
外形結構圖
外形連接尺寸
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
68 |
68 |
72 |
82 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
|
H |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
聲明：【Q11F三片式球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q11F三片式球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
