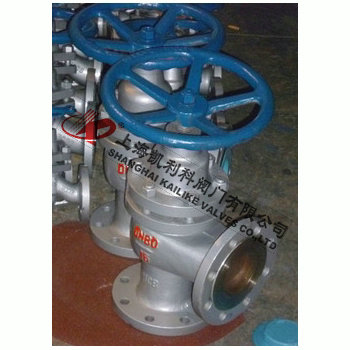

U44SM角式柱塞閥

U44SM角式柱塞閥與直通式柱塞閥的工作原理完全相同，只不過是安裝在管線中的位置不同，因而石油、化工、化肥、制藥等長輸管線中有不少的拐角轉彎處，而角式柱塞閥正好裝在這個部位，這樣不但減少了接管彎頭，安裝方便，省工、省料等特點。

產品名稱：	角式柱塞閥	產品型號：	U41SM
公稱通徑：	DN15～DN400	結構形式：	柱塞角式
工作壓力：	1.6MPa～4.0MPa	連接方式：	法蘭
適用溫度：	-29ºC～+550ºC	驅動方式：	手動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽等	生產廠家：	上海凱利科閥門有限公司

產品說明

U44SM角式柱塞閥與直通式柱塞閥的工作原理完全相同，只不過是安裝在管線中的位置不同，因而石油、化工、化肥、制藥等長輸管線中有不少的拐角轉彎處，而角式柱塞閥正好裝在這個部位，這樣不但減少了接管彎頭，安裝方便，省工、省料等特點。柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成，密封效果由柱塞與密封圈緊密配合來達到，柱塞插在兩只密封圈中，密封面積遠大于普通截止閥；開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損，關閉時，柱塞插入下密封圈，截?cái)嗔鞯溃婚_(kāi)啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

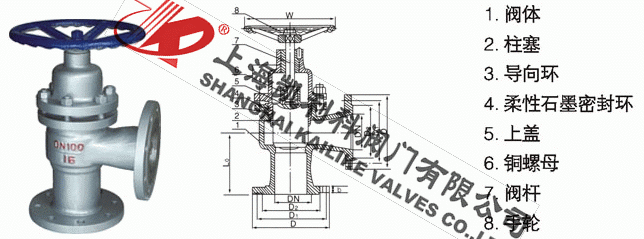

外形結構圖

主要外形尺寸1.6MPa

DN(mm)/ 尺寸 (mm)	U44SM-16C(P) UJ44H-16C．P．R
DN(mm)/ 尺寸 (mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	90	95	100	105	115	125	145	155	175	200	225	275	325	375	425	475
H	190	210	220	250	280	300	320	370	420	440	530	610	730	850	970	1100
W	100	100	120	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D2	45	55	65	78	85	100	120	135	155	188	210	265	295	375	435	485
b	12	12	12	13	13	13	15	17	17	19	21	23	27	28	30	32
Z-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30

主要外形尺寸2.5MPa

DN(mm)/ 尺寸 (mm)	U44SM-25（P） UJ44H-25C．P．R
DN(mm)/ 尺寸 (mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	90	95	100	105	115	125	145	155	175	200	225	275	325	375	425	475
H	190	210	230	260	260	290	320	370	420	460	530	610	730	850	970	1100
W	100	100	110	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
D1	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D2	45	55	65	78	85	100	120	135	160	188	218	282	345	408	465	535
b	14	14	14	15	15	170	19	19	21	25	27	31	33	36	40	44
Z-φd	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34

聲明：【U44SM角式柱塞閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的U44SM角式柱塞閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
